立式带顶丝 UCP200

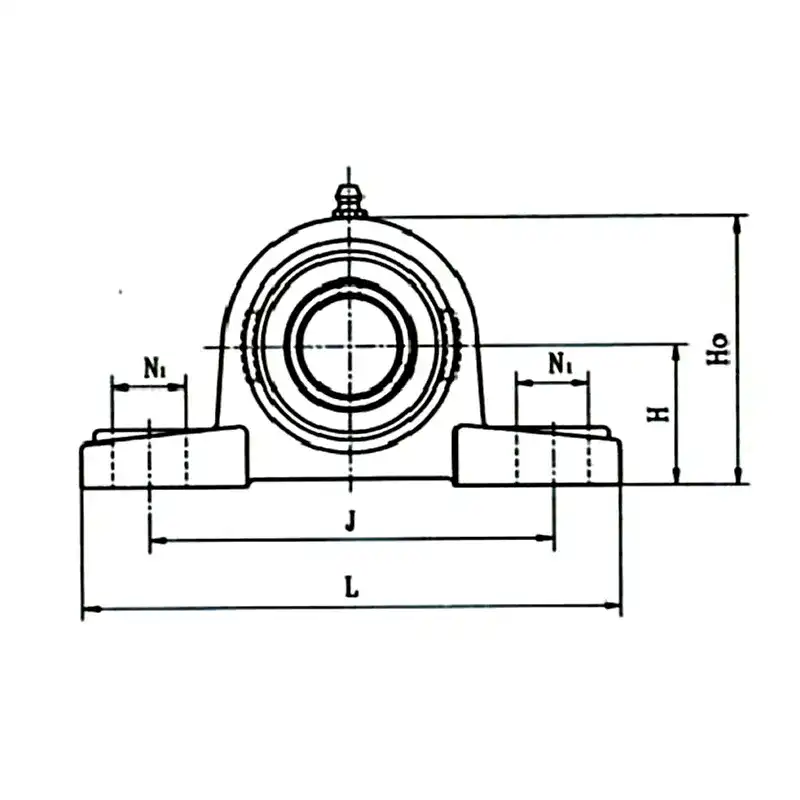

立式带顶丝 UCP200结构图

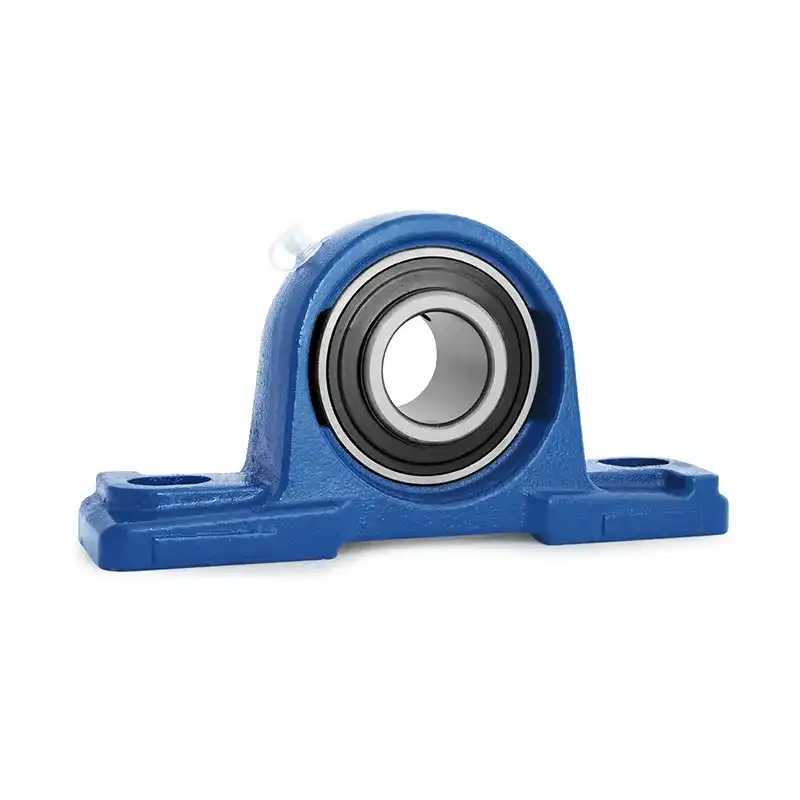

UCP200 为立式 P 型铸铁轴承座 + UC200 带顶丝外球面轴承组合件。底座带有两个安装固定孔，立式支座结构，轴承两侧顶丝螺钉锁紧轴，安装拆卸简单。轴承外圈球面，具备调心性能，可补偿安装对中误差。

双面密封，防尘阻隔杂质，主要承受径向载荷，可承受少量轴向载荷。铸铁座刚性好，抗振动，适合普通重载工况。

适用设备：输送机、农机、风机、小型粉碎机、轻工传动设备。

轴承代号	轴径 d	外形尺寸（mm）										螺栓规格	型号	座代号	重量（kg）
轴承代号	轴径 d	H	L	J	A	N	N1	H1	Ho	S	B	螺栓规格	型号	座代号	重量（kg）
UC220	100	115	380	305	95	30	36	40	225	42	108	M24	UCP220	P220	26.3
UC218	90	101.6	326	262	88	27	30	33	200	39.7	96	M22	UCP218	P218	12.8
UC217	85	95.2	310	247	83	25	30	32	187	34.1	85.7	M20	UCP217	P217	10.8
UC216	80	88.9	292	232	78	25	30	30	175	33.3	82.6	M20	UCP216	P216	8.83
UC215	75	82.6	274	217	74	25	29	28	164	33.3	77.8	M20	UCP215	P215	7.43
UC214	70	79.4	266	210	72	23	29	27	157	30.2	74.6	M20	UCP214	P214	6.56
UC213	65	76.2	262	203	70	23	29	26	151	25.4	65.1	M20	UCP213	P213	5.95
UC212	60	69.9	238	186	66	19	25	24	138	25.4	65.1	M16	UCP212	P212	4.66
UC211	55	63.5	217	172	60	19	22	22	126	22.2	55.6	M16	UCP211	P211	3.42
UC210	50	57.2	204	159	57	19	22	21	114	19	51.6	M16	UCP210	P210	2.73
UC209	45	54	190	146	54	15	21	20	108	19	49.2	M12	UCP209	P209	2.36
UC208	40	49.2	180	136	52	15	21	18	100	19	49.2	M12	UCP208	P208	1.99
UC207	35	47.6	167	126	48	15	19	17	93	17.5	42.9	M12	UCP207	P207	1.61
UC206	30	42.9	160	121	44	14	19	16	83	15.9	38.1	M12	UCP206	P206	1.22
UC205	25	36.5	140	105	38	13	19	15	71	14.3	34.1	M10	UCP205	P205	0.82
UC204	20	33.3	127	96	37	13	16	14	65	12.7	31	M10	UCP204	P204	0.69
UC203	17	30.2	127	96	37	13	19	14	60.7	12.7	31	M10	UCP203	P203	0.69
UC202	15	30.2	127	96	37	13	19	14	60.7	12.7	31	M10	UCP202	P203	0.7
UC201	12	30.2	127	96	37	13	19	14	60.7	12.7	31	M10	UCP201	P203	0.72
UC203S	17	30.2	125	96	32	12	16	13	57	115	27	M10	UCP203S	P203S	0.51
